Du bloc moteur à l'hélice : la chaîne de transmission

Le couple produit par un moteur diesel marin sort du bloc par le volant moteur, dans un sens et à un régime qui ne conviennent pas directement à une hélice. Un organe intermédiaire est donc indispensable pour inverser le sens de rotation et pour abaisser le régime transmis, et c'est exactement le travail de l'inverseur. La transmission mécanique désigne l'ensemble de ces dispositifs qui transportent et adaptent un mouvement entre une source et son utilisation.

En aval de cet organe, deux grandes architectures se partagent la plaisance. Dans la configuration en ligne d'arbre, l'inverseur attaque un accouplement, puis un arbre qui traverse la coque par un presse-étoupe avant de porter l'hélice. Dans une configuration d'embase, l'ensemble est intégré : le renvoi d'angle, la réduction et le support d'hélice forment un bloc solidaire de la coque ou du tableau arrière.

Cette différence a des conséquences très concrètes sur l'entretien courant. Une ligne d'arbre impose de surveiller l'alignement, le presse-étoupe et les paliers, tandis qu'une embase concentre l'attention sur ses joints et ses anodes. Les familles correspondantes se retrouvent sur la page des embases et entraînements, qui regroupe les ensembles distribués.

L'embase ZT370 et la transmission en Z

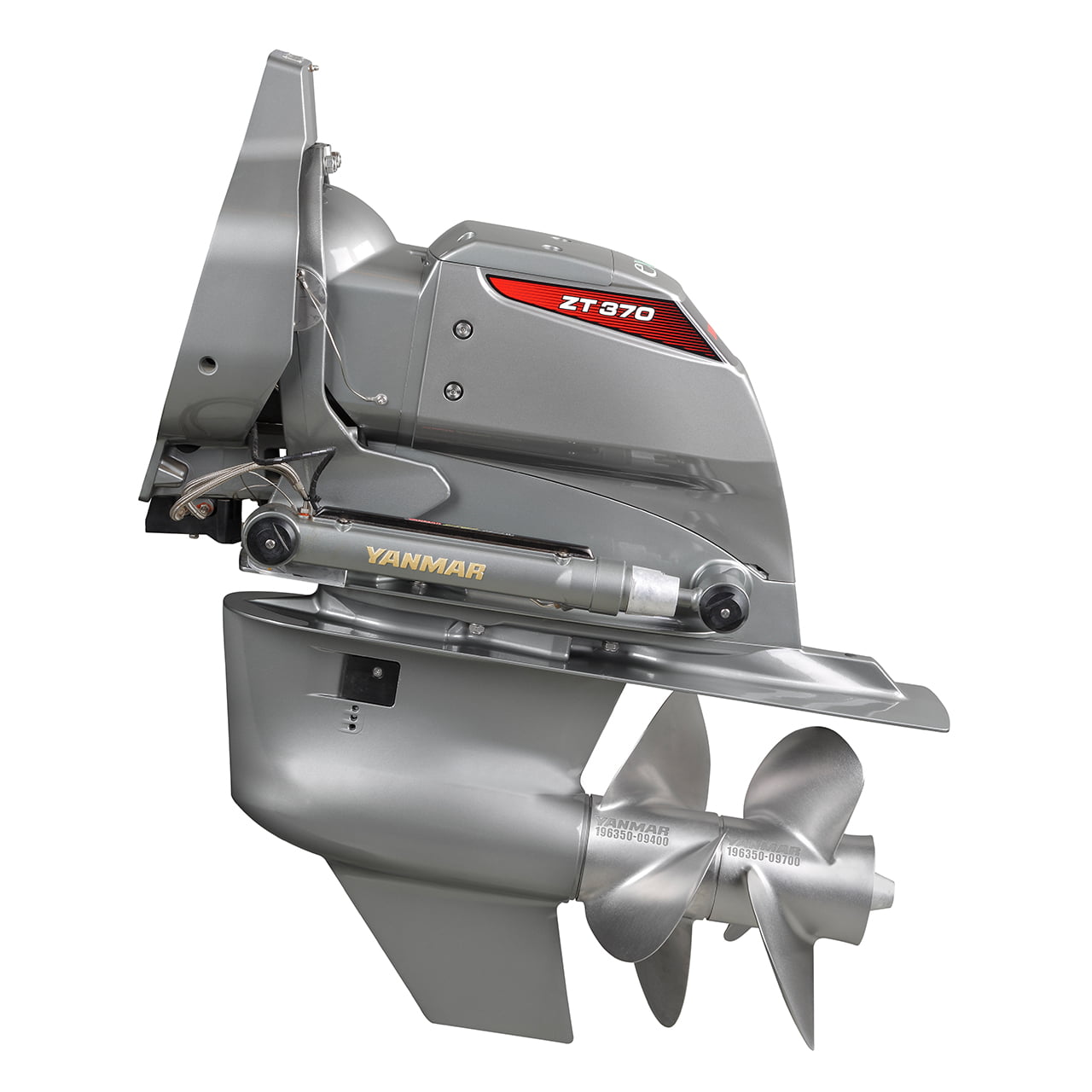

L'embase ZT370 appartient à la famille des transmissions en Z, celles où le mouvement sort du moteur vers l'arrière, descend le long du tableau puis repart vers l'avant pour entraîner l'hélice. Ce double renvoi d'angle explique le nom donné à l'architecture, et il explique aussi le nombre de joints qu'elle met en jeu. La fiche de l'embase ZT370 précise l'ensemble tel qu'il est référencé au catalogue.

L'intérêt de cette architecture est de libérer du volume à l'intérieur du bateau et d'autoriser une implantation du moteur plus en arrière. En contrepartie, une partie de la transmission vit en permanence dans l'eau de mer, ce qui déplace l'entretien vers la protection contre la corrosion. Toute question de compatibilité entre un bloc et une embase se tranche sur la documentation du constructeur, jamais sur une ressemblance d'aspect.

Ce que l'embase change dans l'implantation

Monter une transmission en Z suppose un tableau arrière dimensionné pour la reprise des efforts et une traversée étanche qui ne pardonne pas l'approximation. L'assise du moteur, l'alignement avec l'embase et la reprise des couples sont des points de conception, pas des réglages de dernière minute. Sur un bateau existant, un changement d'architecture reste une opération de chantier, à cadrer avant toute commande de pièce.

Pour un propriétaire, la conséquence pratique est qu'on ne décide pas seul du passage d'une ligne d'arbre à une embase, ni de l'inverse. Le relevé de l'existant, la vérification des cotes et l'étude de l'implantation relèvent d'un professionnel de la plaisance. Les chantiers et les mécaniciens qui travaillent régulièrement sur ces ensembles savent relever ces cotes avant d'engager une commande.

Les organes immergés d'une embase

La partie basse d'une embase réunit le carter, les joints de sortie d'arbre, le support d'hélice et les anodes. Ces anodes sont des pièces sacrificielles : elles se consomment pour protéger les parties métalliques nobles, et leur état se lit à chaque sortie d'eau. Un carter qui suinte ou une anode très entamée sont des signaux à traiter avant la saison, pas pendant.

Le contrôle visuel du propriétaire a ses limites, et c'est normal. Une fuite de lubrifiant, une trace d'émulsion ou un jeu anormal au niveau du support d'hélice demandent un examen par un mécanicien, parce qu'ils touchent à l'étanchéité d'un ensemble en liaison directe avec la mer. Les joints, les kits et les anodes correspondants se commandent sur référence, après relevé du modèle exact.

L'inverseur : sens de marche et rapport de réduction

L'inverseur, souvent appelé inverseur-réducteur, remplit deux fonctions distinctes dans un même carter. Il permet d'engager la marche avant, le point mort ou la marche arrière sans toucher au sens de rotation du moteur, et il abaisse le régime transmis à l'arbre pour que l'hélice travaille dans sa plage utile. La page des inverseurs regroupe les ensembles et les pièces associées.

Mécaniquement, un inverseur rassemble des engrenages et des disques baignant dans un lubrifiant dédié, commandés depuis le poste de barre. Son usure est lente et silencieuse tant que la lubrification reste correcte, ce qui la rend facile à ignorer jusqu'au jour où l'engagement devient hésitant. C'est l'un des organes où le respect du carnet d'entretien évite le plus de déconvenues.

Le rapport de réduction et le choix de l'hélice

Le rapport de réduction d'un inverseur conditionne le régime d'entrée de l'hélice, donc le diamètre et le pas qu'il faut lui donner. Changer d'inverseur ou d'hélice sans vérifier cette cohérence expose à un moteur qui ne monte pas en régime ou qui travaille hors de son point de confort. Ce calcul relève de l'hélicier et du chantier, à partir du programme réel du bateau.

Dans un projet de remotorisation, le couple moteur et inverseur se traite comme un ensemble et non comme deux achats séparés. Le rapport retenu dépend du programme de navigation, de la carène et du type d'hélice, et il se lit dans la documentation du constructeur plutôt que sur une règle générale. Toute question de compatibilité se vérifie sur la référence constructeur et sur le numéro de série du moteur.

La commande et le câble d'inversion

Beaucoup de défauts attribués à l'inverseur viennent en réalité de sa commande. Un câble fatigué, une chape desserrée ou un réglage de butée qui a bougé donnent un engagement incomplet, avec une sensation de patinage à l'embrayage. Ce réglage se vérifie à quai, moteur arrêté, avant de conclure à une usure interne.

Cette vérification simple évite des démontages inutiles et renseigne utilement le mécanicien. Si la commande est saine et que l'engagement reste franc à froid mais devient paresseux à chaud, le soupçon se déplace vers le lubrifiant ou les disques. L'intervention interne sur un inverseur est une opération à confier à un mécanicien ou à un chantier.

L'accouplement et l'alignement de la ligne d'arbre

Entre la sortie d'inverseur et l'arbre d'hélice, l'accouplement assure la liaison et absorbe une partie des défauts résiduels. Sur beaucoup d'installations, il s'agit d'un accouplement souple qui filtre les vibrations et tolère un très faible désalignement. Cette tolérance est une sécurité de montage, en aucun cas une autorisation à négliger l'alignement.

L'alignement se contrôle bateau à l'eau, après que la coque a repris sa forme en charge, et il se reprend selon une méthode précise. Un moteur dont les supports se sont tassés, une coque qui a travaillé ou un changement de calage suffisent à sortir l'ensemble de ses tolérances. L'opération se confie à un mécanicien ou à un chantier, parce qu'elle engage la ligne d'arbre et l'étanchéité de la coque.

Pourquoi un désalignement se paie sur toute la ligne

Un désalignement ne se manifeste presque jamais là où il se trouve. Il se traduit par une vibration à certains régimes, une usure accélérée du presse-étoupe, un palier qui chauffe ou des flasques d'accouplement marquées de façon irrégulière. Le symptôme apparaît donc en bout de chaîne alors que la cause se situe au départ.

C'est la raison pour laquelle un diagnostic de transmission se conduit toujours en remontant l'ensemble dans l'ordre, du presse-étoupe vers l'inverseur. Les pièces concernées relèvent de familles distinctes, et les ensembles d'arbres et leurs accessoires se retrouvent sur la page des kits d'arbres. Remplacer un élément sans reprendre l'alignement reporte simplement le problème.

Lubrification et niveaux d'une transmission

Un inverseur et une embase ont chacun leur lubrifiant, leur niveau et leur mode de vérification, distincts de ceux du moteur. Confondre les deux circuits est une erreur fréquente, et remplir un carter avec un produit qui n'est pas celui préconisé expose à une usure accélérée. Le produit à employer est celui qu'indique la documentation du constructeur pour le modèle exact.

Le contrôle de niveau est un geste de routine, à faire moteur arrêté et dans les conditions prévues par le manuel. Une baisse régulière, une couleur laiteuse ou une odeur de brûlé sont des informations précieuses à transmettre au mécanicien, bien plus utiles qu'un simple complément de niveau. Les huiles et les produits d'entretien correspondants se retrouvent sur la page des huiles et liquides.

Les signes d'usure qui doivent alerter

Une transmission prévient rarement d'un seul coup. Les signaux arrivent par petites touches : une vibration nouvelle à un régime donné, un bruit sourd à l'engagement, un suintement sous l'inverseur ou une trace d'huile en fond de cale. Pris tôt, chacun de ces signes se traite comme un entretien ; ignoré, il devient une avarie.

Les symptômes les plus parlants sont ceux qui dépendent du régime ou de la température. Un engagement franc à froid qui se dégrade à chaud oriente vers le lubrifiant ou les disques, alors qu'une vibration qui n'apparaît qu'à un régime de croisière précis évoque plutôt l'alignement ou l'hélice. Noter les conditions d'apparition fait gagner beaucoup de temps au diagnostic.

Deux situations imposent de s'arrêter sans attendre : une entrée d'eau, même faible, et un bruit métallique franc en charge. Dans ces cas, la bonne décision est de ne pas poursuivre la navigation et de faire examiner l'ensemble par un professionnel, parce que la suite se joue sur la sécurité du bateau. Aucun dépannage improvisé ne remplace un examen à terre sur ce type d'organe.

Identifier la bonne référence de transmission

Une pièce de transmission ne se commande pas sur une désignation approximative. Un même modèle de moteur peut avoir reçu des ensembles différents selon la série ou l'année, et seules la référence constructeur et le numéro de série du moteur permettent de trancher. Cette vérification systématique est ce qui évite une pièce qui ne se monte pas.

Le dossier minimal à réunir est simple : la désignation complète du moteur, le numéro de série relevé sur le bloc, le modèle d'inverseur ou d'embase lu sur sa plaque, et si possible une photo de la pièce concernée. Avec ces éléments, l'identification se fait sans aller-retour et la demande peut être cadrée précisément. Les références et les disponibilités sont consultables sur la boutique en ligne.

La plaque d'identification d'un inverseur ou d'une embase est parfois peu accessible, et il arrive qu'elle soit illisible. Dans ce cas, une photo de l'organe en place et le relevé du numéro de série du moteur constituent un point de départ exploitable. Craft Marine Distribution, distributeur officiel Yanmar, travaille sur ces éléments pour identifier la bonne référence.

Faire intervenir un chantier, de Marseille à la Corse

La saisonnalité d'un parc de plaisance concentre les interventions de transmission sur les périodes de sortie d'eau. Dans les ports des Bouches-du-Rhône et du Var, de Port-Saint-Louis-du-Rhône à Toulon, les créneaux de carénage sont le moment où un contrôle d'alignement devient possible. Anticiper le relevé des pièces avant la sortie d'eau raccourcit l'immobilisation du bateau.

Pour un bateau basé en Corse, la logistique pèse davantage dans l'organisation du chantier. Préparer en amont la liste des références, à partir du modèle et du numéro de série, évite de découvrir au moment du démontage qu'une pièce manque au dossier. Les échanges avec Ajaccio, Bastia, Bonifacio, Calvi ou Porto-Vecchio se préparent donc sur la référence, pas sur la description.

Dans tous les cas, la zone servie va de Port-Saint-Louis-du-Rhône à Toulon et couvre toute la Corse, avec la même méthode d'identification. L'Estaque, Cassis, La Ciotat, Bandol, Sanary-sur-Mer ou La Seyne-sur-Mer relèvent du même fonctionnement : relevé, référence, puis commande. Une demande de devis permet ensuite de cadrer précisément l'intervention avec le chantier retenu.

Tableau récapitulatif des organes de transmission

Le tableau ci-dessous résume les points de contrôle organe par organe, de l'inverseur jusqu'aux anodes d'embase. Il distingue ce qu'un propriétaire peut observer lui-même de ce qui relève d'un mécanicien ou d'un chantier. Il ne remplace en aucun cas le carnet d'entretien ni la documentation du constructeur.

Organe	Point de contrôle	Qui intervient
Inverseur	Niveau et aspect du lubrifiant	Propriétaire
Commande d'inversion	Jeu du câble, butées, chape	Propriétaire
Disques et engrenages	Engagement hésitant à chaud	Mécanicien
Accouplement	Flasques marquées, vibration au régime	Mécanicien
Alignement moteur et arbre	Reprise bateau à l'eau	Chantier
Presse-étoupe	Suintement, échauffement du palier	Chantier
Embase, joints et anodes	État des anodes au carénage	Mécanicien ou chantier

Retour d'expérience

Un cas de figure revient régulièrement sur les pontons : une vibration apparue en fin de saison, attribuée d'abord à l'hélice, et qui se révèle venir d'un alignement sorti de ses tolérances après le tassement des supports moteur. Le propriétaire avait fait contrôler l'hélice sans résultat, avant qu'un passage au chantier ne remette l'ensemble en ligne. L'enseignement tient en une phrase : sur une transmission, le symptôme et la cause sont rarement au même endroit.

Un autre retour, tout aussi fréquent, concerne les embases et leurs anodes. Deux bateaux voisins, même port et même architecture, ne consomment pas leurs anodes au même rythme, et c'est l'inspection au carénage qui le dit, pas le calendrier. Ces retours sont génériques et ne décrivent ni chantier ni client identifiable.

Questions fréquentes

Peut-on contrôler soi-même l'alignement de sa ligne d'arbre ?

Le contrôle demande un bateau à l'eau, un outillage adapté et une méthode précise, et il engage l'étanchéité de la coque. Un propriétaire peut repérer les signes d'un défaut, comme une vibration nouvelle ou un presse-étoupe qui chauffe, mais la reprise elle-même se confie à un mécanicien ou à un chantier. C'est l'une des opérations où une approximation se paie sur toute la ligne.

Comment savoir quel inverseur équipe mon moteur ?

La plaque de l'inverseur porte sa désignation, et c'est elle qui fait foi. Si elle est illisible ou inaccessible, la désignation complète du moteur et son numéro de série permettent de remonter à l'ensemble installé. Une photo de l'organe en place complète utilement le dossier.

Une pièce d'embase est-elle interchangeable entre deux modèles ?

Cette question ne se tranche pas à l'œil, et la réponse est le plus souvent non. Deux ensembles d'aspect voisin peuvent différer sur des cotes ou sur des joints, et la compatibilité se vérifie uniquement sur la référence constructeur et le numéro de série du moteur. C'est la vérification qui évite une commande inutile.

Faut-il changer l'hélice quand on change d'inverseur ?

Pas systématiquement, mais la question se pose toujours. Le rapport de réduction conditionne le régime d'entrée de l'hélice, et un changement de rapport peut imposer de revoir le diamètre ou le pas, ce qui relève de l'hélicier et du chantier. Le programme réel du bateau guide la décision.

Quand contrôler les anodes d'une embase ?

À chaque sortie d'eau, et sans attendre un calendrier théorique. Le rythme de consommation dépend du plan d'eau, du mouillage et de l'environnement électrique du bateau, ce qui rend l'inspection visuelle irremplaçable. Une anode très entamée se remplace avant la remise à l'eau.

Que transmettre pour faire identifier une pièce de transmission ?

La désignation complète du moteur, le numéro de série relevé sur le bloc, le modèle d'inverseur ou d'embase et, si possible, une photo de la pièce. Ces quatre éléments suffisent le plus souvent à identifier la bonne référence. Les références et les disponibilités sont ensuite consultables sur la boutique en ligne.

Préparer une demande d'identification

Pour faire identifier une pièce d'inverseur, d'accouplement ou d'embase, le plus efficace reste de transmettre la désignation du moteur et son numéro de série. L'équipe de Craft Marine Distribution, distributeur officiel Yanmar à Marseille, accompagne la plaisance de Port-Saint-Louis-du-Rhône à Toulon ainsi que toute la Corse. Vous pouvez nous contacter avec ces éléments pour cadrer précisément la demande.
