Sail Drive ou ligne d'arbre : comprendre les deux architectures de transmission
Sommaire
Introduction
Entre le volant moteur et l'hélice, la puissance d'un bloc marin traverse une chaîne d'organes dont le propriétaire parle rarement, jusqu'au jour où l'un d'eux lâche. Deux architectures dominent la plaisance méditerranéenne, la ligne d'arbre classique et le Sail Drive, et chacune impose ses contrôles et ses pièces d'usure. Les confondre conduit à surveiller le mauvais organe et à commander la mauvaise référence.
Craft Marine Distribution distribue les moteurs et les pièces Yanmar depuis Marseille, en qualité de distributeur officiel Yanmar, sur une zone qui va de Port-Saint-Louis-du-Rhône à Toulon et sur toute la Corse. Les demandes de pièces de transmission arrivent souvent dans l'urgence, après une sortie d'eau ou un bruit anormal en manœuvre. Les traiter vite suppose une identification propre de l'architecture et du numéro de série du moteur.
Cet article décrit les deux architectures organe par organe, puis les points de vigilance de chacune. Il ne remplace ni le manuel du constructeur ni le diagnostic d'un mécanicien, et aucune valeur chiffrée n'y figure : les périodicités, les grades d'huile et les couples de serrage se lisent dans la documentation du modèle concerné.
Le vocabulaire employé est celui des chantiers de la région, pour que le lecteur puisse décrire son problème au téléphone avec les bons mots. C'est souvent la moitié du diagnostic, et cela évite un aller-retour inutile de pièce entre le bateau et l'atelier.
Deux logiques de transmission du moteur à l'hélice
La ligne d'arbre sépare les fonctions. Le moteur reste dans son compartiment, un inverseur-réducteur lui est accouplé, puis un arbre traverse la coque par un tube d'étambot et porte l'hélice à l'extérieur. Chaque organe est accessible séparément et se remplace sans toucher aux autres, mais l'ensemble doit rester aligné, faute de quoi les vibrations se propagent à toute la structure.
Le Sail Drive adopte la logique inverse. L'inverseur et le renvoi d'angle forment un bloc unique solidaire du moteur, qui traverse la coque par une embase verticale et porte l'hélice au pied de cette embase. Le gain est une installation très compacte et un alignement garanti par la construction, la contrepartie étant une pièce d'étanchéité unique dont l'état conditionne la sécurité du bateau.
Une troisième configuration existe sur les vedettes, l'entraînement en Z, dont l'embase sort par le tableau arrière. Elle emprunte au Sail Drive sa compacité et à la ligne d'arbre sa capacité d'orientation, puisque l'embase assure aussi la direction. Les contrôles qu'elle demande tiennent des deux familles à la fois.
Aucune de ces architectures n'est supérieure dans l'absolu. Le choix se fait sur le programme du bateau, sur la place disponible dans les fonds et sur la façon dont le propriétaire suit son matériel. Les trois logiques coexistent d'ailleurs dans le même port, parfois sur deux bateaux voisins du même ponton.
La ligne d'arbre et ses organes alignés
En partant du moteur, on trouve l'inverseur-réducteur, l'accouplement, l'arbre, le tube d'étambot et ses bagues, le presse-étoupe, puis l'hélice. Chacune de ces pièces a sa propre usure et son propre mode de défaillance, ce qui rend le diagnostic méthodique. Un bruit en marche arrière n'a pas la même origine qu'une vibration qui apparaît seulement au régime de croisière.
L'arbre s'use surtout aux endroits où il tourne dans une bague, au passage du presse-étoupe et dans le palier arrière. Une rayure circulaire, un léger voile ou un début de corrosion sous la zone de contact suffisent à ruiner l'étanchéité du passage. Les pièces associées à ce poste se regroupent dans les kits d'arbre de la boutique en ligne.
La dépose d'un arbre impose une sortie d'eau, le démontage de l'accouplement et parfois le retrait de l'hélice au vérin. Ce sont des opérations qui se confient à un chantier, pas seulement pour l'outillage mais parce qu'elles touchent à l'étanchéité de la coque.
Le presse-étoupe, organe d'étanchéité de la coque
Le presse-étoupe assure l'étanchéité au point où l'arbre traverse la coque. Les versions à tresse laissent passer un suintement contrôlé qui lubrifie la garniture, tandis que les versions à lèvre ou à soufflet travaillent à sec. Savoir de quel type on dispose change la lecture de ce que l'on voit dans les fonds, et confondre les deux mène à de mauvaises décisions.
Une arrivée d'eau continue, un goutte-à-goutte qui s'accélère ou une garniture durcie sont des signaux à traiter sans attendre. Le remplacement de la garniture ou du soufflet se fait moteur arrêté, bateau au sec ou avec un dispositif d'obturation en place, et relève du chantier naval. Une intervention improvisée à flot sur cet organe peut provoquer une prise d'eau.
Le soufflet d'un presse-étoupe à lèvre vieillit par la matière, même lorsque rien ne fuit. Les chantiers de la région le contrôlent à chaque carénage, en cherchant les craquelures et la perte de souplesse. C'est un contrôle visuel rapide qui ne demande aucun démontage.
Accouplement, alignement et supports moteur
L'accouplement relie la sortie d'inverseur à l'arbre et transmet le couple. Quand il est rigide, le moindre défaut d'alignement se traduit par une vibration et par une usure accélérée des bagues. Les accouplements souples absorbent une partie du défaut, mais ils ne corrigent pas un désalignement installé.
L'alignement dépend directement de l'état des supports moteur. Des silent-blocs affaissés font descendre le bloc et désalignent toute la ligne, sans qu'aucune pièce ne soit cassée pour autant. Les références de supports se retrouvent dans les supports moteur et silent-blocs, classées par famille de moteur.
Un contrôle d'alignement se fait au comparateur, moteur froid et bateau à flot depuis plusieurs jours, la coque ayant repris sa forme. Cette précaution surprend souvent les propriétaires, mais elle conditionne la validité de la mesure. Là encore, l'opération appartient au mécanicien et non au bord.

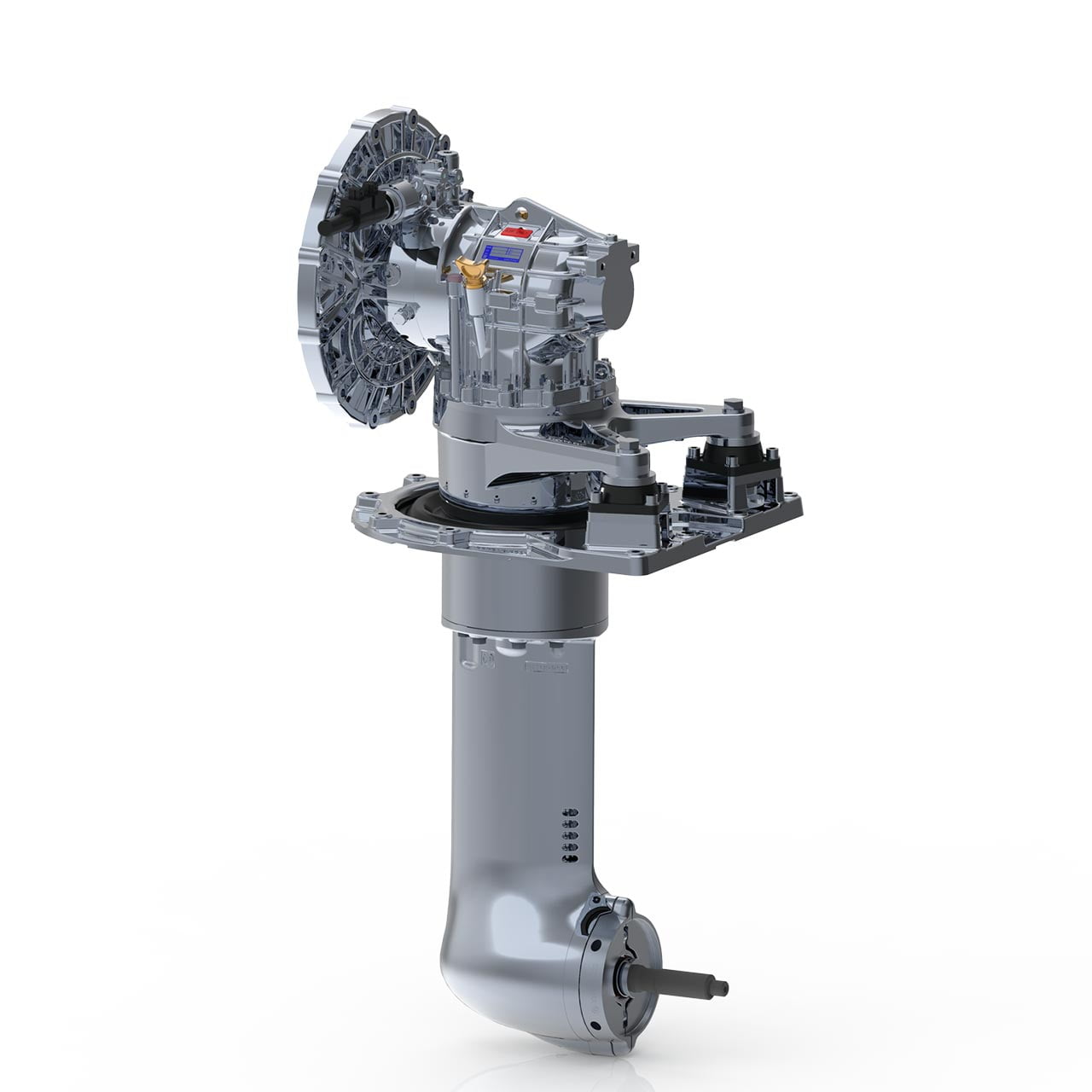

Le Sail Drive, un bloc compact qui traverse la coque
Sur un Sail Drive, l'inverseur et le renvoi d'angle sont intégrés, et l'embase descend verticalement sous le moteur à travers un passage de coque dédié. L'hélice travaille dans un flux propre, sous la carène, ce qui donne un bon rendement en propulsion sur les voiliers. L'encombrement dans les fonds est réduit et l'alignement cesse d'être un sujet d'entretien.
Les tailles d'embase se déclinent du petit voilier au bateau de croisière de fort déplacement, et la gamme comprend notamment les SD15, SD25 et SD60. Le détail des versions et des accessoires se consulte dans la gamme Sail Drive de la boutique en ligne. Le choix d'une taille dépend du moteur accouplé et du programme du bateau, et se cadre avec la documentation du constructeur.
Les pièces d'usure d'un Sail Drive sont peu nombreuses mais toutes stratégiques : le joint de coque, les anodes, l'huile d'embase et son joint de vidange, le soufflet d'étanchéité et l'hélice avec son dispositif de sécurité. Les négliger ne se voit pas tout de suite, puis tout arrive en même temps lors d'une sortie d'eau.
Le joint de coque, pièce de sécurité à part entière
Le joint qui assure l'étanchéité entre l'embase et la coque est une pièce en élastomère soumise en permanence à l'eau de mer, aux ultraviolets quand le bateau est au sec, et aux contraintes mécaniques du bloc. Son vieillissement est inévitable et la périodicité de remplacement est fixée par le constructeur dans la documentation du modèle. Cette valeur ne s'improvise pas et ne se déduit pas de l'aspect extérieur du joint.
Son remplacement demande de désaccoupler et de lever le moteur, donc une immobilisation au chantier. Aucun propriétaire ne doit l'entreprendre seul, parce qu'une erreur de montage ouvre un passage d'eau au cœur du bateau. C'est le point sur lequel les chantiers insistent le plus auprès des acheteurs d'occasion.
L'anode d'embase et la corrosion
L'embase est en alliage léger immergé en permanence, donc protégée par des anodes sacrificielles qui se consomment à sa place. Une anode fondue, blanchie ou décollée de son support ne protège plus rien, et la corrosion attaque alors directement la pièce. Le contrôle se fait à chaque sortie d'eau, et le remontage exige un plan de contact propre.
Le bon fonctionnement de cette protection dépend aussi de l'environnement électrique du bateau. Un courant de fuite à quai, une masse mal reprise ou un voisin mal isolé accélèrent la consommation des anodes de façon spectaculaire. Quand des anodes disparaissent beaucoup plus vite que la saison précédente, le problème est souvent électrique et mérite un contrôle dédié.
Inverseurs et réducteurs, la pièce intermédiaire
Sur une ligne d'arbre, l'inverseur est une pièce distincte, accouplée au moteur, qui assure la marche avant, le point mort, la marche arrière et la réduction. Son huile, son filtre lorsqu'il en possède un, ses silent-blocs et sa commande sont autant de postes d'entretien. Les familles d'inverseurs se consultent dans les inverseurs à engrenages du catalogue en ligne.
Les symptômes à surveiller sont simples à décrire : un passage de marche qui devient dur, un claquement à l'enclenchement, un patinage sous charge ou une huile qui change d'aspect. Aucun de ces signes ne se corrige en forçant sur la commande. Un diagnostic précoce évite la dépose complète de l'ensemble.
Rapport de réduction et choix d'hélice
Le rapport de réduction détermine la vitesse de rotation de l'hélice pour un régime moteur donné, et conditionne donc le choix du pas et du diamètre. Un moteur neuf posé sur une hélice calculée pour l'ancien bloc tourne mal, s'encrasse et n'atteint jamais son régime nominal. Le calcul appartient au motoriste et se fait avec les données du constructeur.
C'est la raison pour laquelle un repowering ne s'arrête pas à la commande d'un moteur. L'inverseur, l'hélice, l'arbre et parfois les supports appartiennent au même dossier technique. Une demande de devis permet de cadrer précisément le besoin avant d'engager quoi que ce soit.
Choisir une architecture selon le programme
Sur un voilier de croisière, le Sail Drive s'est imposé pour son encombrement réduit et pour la qualité de la propulsion en manœuvre de port. Les propriétaires qui gardent leur bateau longtemps et qui le sortent chaque hiver s'y retrouvent, puisque les contrôles se concentrent sur un petit nombre de pièces. Le détail de l'embase la plus compacte de la gamme figure sur la fiche de l'embase SD15.
Sur un bateau qui reste à flot toute l'année et qui sort peu, la ligne d'arbre garde un avantage pratique, puisque ses organes se contrôlent et se remplacent un par un, souvent sans lever le moteur. Les chantiers apprécient aussi la simplicité du diagnostic, chaque bruit ayant une origine localisable.
Sur une vedette ou un bateau de travail, le critère dominant devient l'accès pour la maintenance et la place laissée dans le compartiment moteur. Les entraînements en Z et les lignes d'arbre se partagent ce terrain selon la carène et selon l'usage. Un loueur qui enchaîne les rotations raisonne en disponibilité de son bateau plutôt qu'en préférence technique.
Pour un semi-rigide ou une petite unité, la question se pose rarement : l'architecture est celle d'origine et l'enjeu devient la qualité du suivi. Changer d'architecture sur un bateau existant reste un chantier lourd, à instruire avant d'acheter plutôt qu'après la vente.
Les contrôles périodiques d'une transmission
Une transmission ne se surveille pas au hasard. Le propriétaire observe, note et décrit, le mécanicien mesure et intervient. Cette répartition évite les démontages inutiles et fait gagner du temps au chantier, qui arrive avec une idée du problème.
Les observations utiles tiennent en peu de choses : la présence et la couleur d'une trace d'huile sous l'inverseur ou l'embase, le niveau et l'aspect de l'huile, le bruit et les vibrations par plage de régime, la température ressentie du carter après navigation, l'état apparent des anodes. Tenues dans le carnet d'entretien, ces notes valent mieux qu'un souvenir de fin de saison.
Les périodicités, elles, ne s'inventent pas. Elles sont exprimées en heures moteur et en durée calendaire dans la documentation de chaque modèle, et c'est la seule référence opposable. Une vidange d'embase ou un remplacement de joint de coque se planifient sur cette base, pas sur l'usage d'un voisin de ponton.
Ce qui s'observe à flot et ce qui exige une sortie d'eau
À flot, on contrôle les niveaux, les fuites apparentes, les commandes, les bruits et la température des carters. C'est suffisant pour détecter la majorité des dérives naissantes, à condition de le faire régulièrement et toujours de la même façon.
Au sec, le programme change : hélice, anodes, jeu de l'arbre dans ses bagues, état du presse-étoupe ou du joint de coque, souplesse des soufflets, propreté de la carène autour de l'embase. Ce rendez-vous annuel est le moment où les pièces d'usure se commandent ensemble, pour éviter d'immobiliser le bateau deux fois.
Identifier la bonne référence d'une pièce
Une pièce de transmission ne s'achète pas sur la ressemblance. Deux joints de même diamètre apparent, deux turbines de même aspect ou deux anodes de même forme peuvent appartenir à des séries différentes. La compatibilité se vérifie sur la référence constructeur et sur le numéro de série du moteur, jamais sur une photo.
Le numéro de série se lit sur la plaque du moteur, et l'embase comme l'inverseur portent leur propre identification. Relever ces trois informations avant d'appeler un fournisseur raccourcit considérablement l'échange. Une photo nette de la plaque et de la pièce démontée complète utilement la demande.
Pour une transmission, l'année de construction du bateau ne suffit pas, parce qu'un même modèle a pu recevoir plusieurs versions d'embase au fil de sa production. C'est une source d'erreur classique sur le marché de l'occasion. Le numéro de série tranche là où la documentation commerciale reste ambiguë.
Les références et les disponibilités sont consultables sur la boutique en ligne, et une demande précise permet de confirmer la pièce avant commande. Quand le doute persiste, un échange avec le service technique évite une pièce inutilisable et un démontage pour rien.
Logistique de pièces, du continent à la Corse
La zone couverte va de Port-Saint-Louis-du-Rhône à Toulon et comprend toute la Corse. Entre Fos-sur-Mer, Port-de-Bouc, Martigues, Carry-le-Rouet, L'Estaque, Marseille, Cassis, La Ciotat, Bandol, Sanary-sur-Mer et La Seyne-sur-Mer, les ports alignent des parcs très différents, et les besoins en pièces suivent cette diversité.
Sur le littoral continental, un propriétaire peut souvent récupérer sa pièce et la faire poser dans la même semaine, parce que les chantiers sont proches. L'organisation change dès que l'on passe en Corse : à Ajaccio, Bastia, Bonifacio, Porto-Vecchio, Calvi ou Propriano, chaque pièce manquante immobilise plus longtemps le bateau.
Pour un parc insulaire, l'anticipation devient une méthode de travail et non une précaution. Lister à l'avance les pièces d'usure de la transmission, les grouper avec celles du moteur et passer une commande unique avant la sortie d'eau évite les ruptures de chantier au milieu de la saison.
La saisonnalité joue dans le même sens. Les demandes se concentrent au printemps et à l'automne, de part et d'autre de la saison de navigation, et les chantiers de la région travaillent alors en flux tendu. Instruire un dossier de transmission hors de ces périodes laisse le temps du diagnostic.
Tableau récapitulatif des organes de transmission
Le tableau ci-dessous résume ce qui se contrôle sur chaque organe et à qui l'intervention se confie. Il ne remplace pas le plan d'entretien du modèle, qui reste la référence pour les périodicités.
Organe | Point de contrôle | Qui intervient |
Presse-étoupe | Suintement, garniture durcie, soufflet craquelé | Chantier naval |
Arbre d'hélice | Rayure, voile, corrosion sous bague | Chantier naval |
Accouplement | Vibration, alignement, usure constatée | Mécanicien |
Supports moteur | Silent-blocs affaissés, alignement perdu | Mécanicien |
Inverseur | Huile, passage de marche, claquement | Mécanicien |
Joint de coque Sail Drive | Périodicité constructeur, aspect, souplesse | Chantier naval |
Anodes d'embase | Consommation, décollement, plan de contact | Propriétaire puis chantier |
Hélice | Pales marquées, jeu, salissures | Chantier naval |
Retour d'expérience
Le retour ci-dessous est générique et ne désigne aucun client ni aucun chantier identifiable. Il rassemble des situations que les demandes de pièces font remonter régulièrement sur la zone.
Le cas le plus fréquent est celui d'un propriétaire qui entend une vibration nouvelle au régime de croisière et qui commande une hélice neuve. Le défaut venait des supports moteur affaissés, et l'hélice n'était pas en cause. Vient ensuite l'acheteur d'un voilier d'occasion équipé d'un Sail Drive, qui découvre à la première sortie d'eau que la périodicité du joint de coque n'avait jamais été suivie. Le dossier se traite alors en urgence, souvent en pleine saison. Le troisième cas est plus simple, avec des anodes d'embase consommées en une demi-saison alors que rien n'avait changé sur le bateau. Le contrôle de l'installation électrique de bord a expliqué la différence.
Questions fréquentes
Comment savoir si mon bateau a une ligne d'arbre ou un Sail Drive ?
L'observation du compartiment moteur suffit dans la plupart des cas : un arbre qui part vers l'arrière et traverse la coque signe une ligne d'arbre, un bloc vertical qui descend directement sous le moteur signe un Sail Drive. En cas de doute, la plaque du moteur et le numéro de série permettent de retrouver la configuration d'origine.
À quelle fréquence remplacer le joint de coque d'un Sail Drive ?
La périodicité est fixée par le constructeur et figure dans la documentation du modèle concerné, qui reste la seule référence à suivre. Aucune valeur générale ne peut être avancée ici, et l'aspect extérieur du joint ne permet pas de conclure sur son état réel.
Puis-je remplacer moi-même la garniture de mon presse-étoupe ?
Cette intervention touche à l'étanchéité de la coque et peut provoquer une prise d'eau si elle est mal conduite. Elle se confie à un chantier, bateau au sec ou avec un dispositif d'obturation en place, et jamais en navigation.
Quelles informations donner pour commander une pièce de transmission ?
Le modèle du moteur, son numéro de série, l'identification de l'embase ou de l'inverseur et, lorsque c'est possible, la référence constructeur relevée sur la pièce démontée. Une photo nette de la plaque accélère la vérification de compatibilité.
Des anodes qui se consomment vite signalent-elles une mauvaise pièce ?
Pas nécessairement, car une consommation anormale oriente souvent vers l'environnement électrique du bateau ou du ponton plutôt que vers l'anode elle-même. Un contrôle de l'installation de bord précède utilement un remplacement répété.
Un changement de moteur impose-t-il de changer la transmission ?
Pas systématiquement, mais la question doit être instruite, car rapport de réduction, hélice, arbre et supports appartiennent au même dossier technique. Une demande de devis permet de cadrer le périmètre réel du chantier avant toute commande.
