Une embase de type Sail Drive traverse la coque du voilier. Cette particularité d'architecture réunit sur un seul organe la transmission de la puissance vers l'hélice, la lubrification d'un train d'engrenages et l'étanchéité de la carène. Le suivi d'une telle embase ne ressemble donc pas à celui d'une ligne d'arbre classique, où ces trois fonctions sont portées par des pièces distinctes.

Craft Marine Distribution, distributeur officiel Yanmar installé à Marseille, voit passer chaque saison des propriétaires qui découvrent leur embase au moment du carénage, souvent sans historique écrit. L'organe a tourné, il n'a rien signalé, et personne ne sait quand son joint de coque ou ses anodes ont été contrôlés pour la dernière fois. C'est précisément ce qui rend ce type de transmission exigeant en méthode.

Cet article décrit cette méthode, sans jamais se substituer au manuel du constructeur. Il détaille les fonctions que l'embase assure, les organes qui vieillissent et les signes qui se lisent à flot, puis ceux qui ne se voient qu'une fois le bateau au sec. Il explique enfin comment identifier une référence de joint ou d'anode sans se fier à la mémoire.

Le fil conducteur tient en une phrase. Sur une embase traversante, la surveillance de l'étanchéité passe avant toute considération de performance, parce qu'une entrée d'eau ne se rattrape pas en mer. Tout le reste, périodicité, consommables et remplacements, s'organise autour de ce principe.

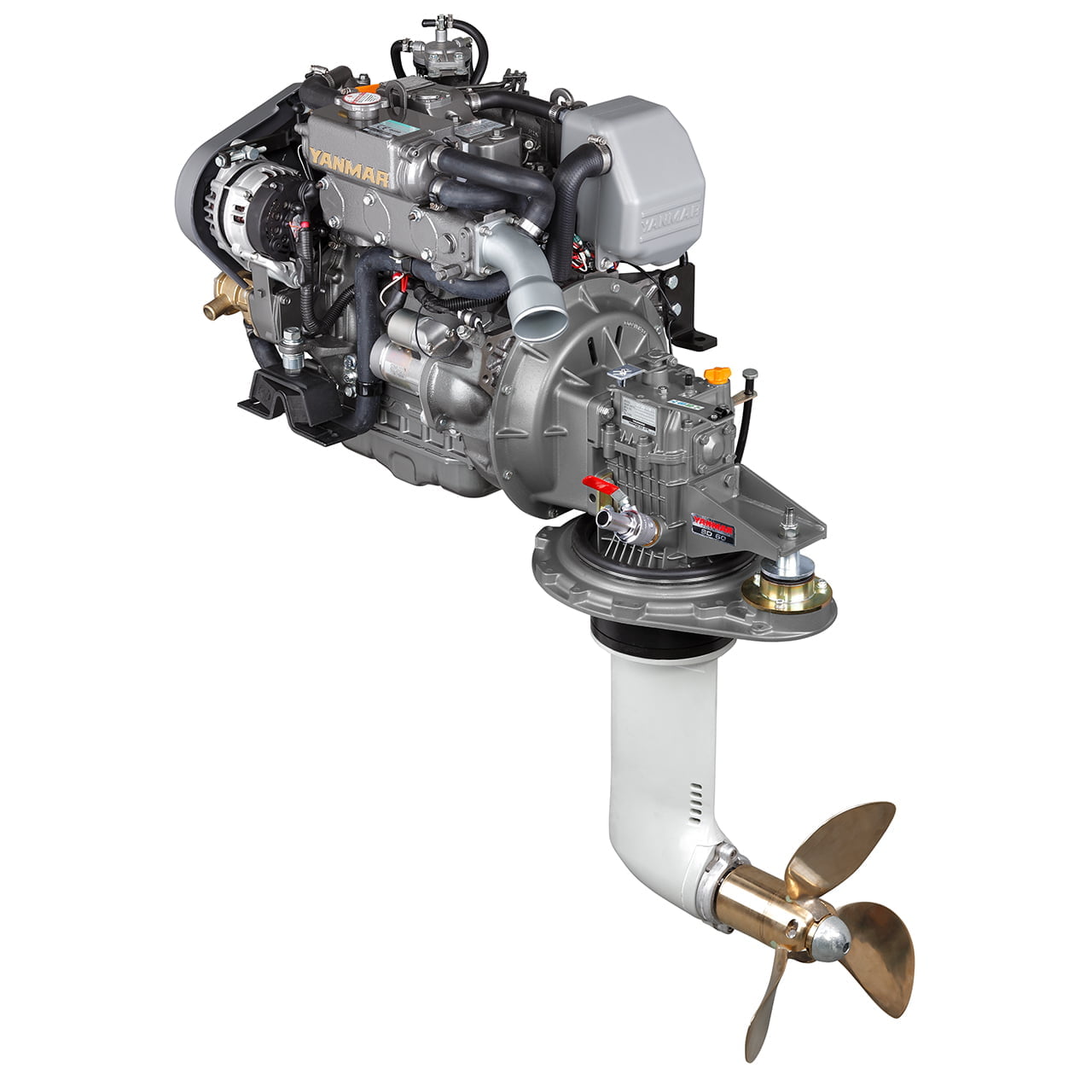

Ce que le SD60 change dans l'architecture de propulsion

Sur un voilier équipé d'une ligne d'arbre, le moteur entraîne un arbre qui sort de la coque par un presse-étoupe, puis l'hélice. Sur un Sail Drive, l'inverseur-réducteur et la sortie d'hélice sont intégrés dans une embase verticale qui descend sous la coque, immédiatement à l'aplomb du moteur. Cette compacité libère de la place dans le carré et simplifie l'alignement, puisqu'il n'y a plus d'arbre à aligner sur deux paliers.

Le SD60 se situe dans la partie haute de la gamme d'embases que Yanmar destine à la plaisance à voile. Les modèles de cette famille se distinguent par leur taille, leur capacité de transmission et leur interface avec le bloc moteur, l'appariement étant défini par la documentation du constructeur. Le périmètre réellement distribué par Craft Marine Distribution figure sur la fiche de l'embase SD60, et une demande de devis permet de cadrer précisément le besoin.

Pour situer le SD60 parmi les autres transmissions du catalogue, deux voisines servent de repère. L'embase SD25 couvre des motorisations plus modestes de voilier, tandis que l'embase ZT370 relève d'une autre logique, celle des embases d'entraînement pour vedette. Comparer ces trois références n'a de sens qu'à partir du moteur installé et de son numéro de série.

L'intégration a une contrepartie, et c'est elle qui structure tout l'entretien d'un Sail Drive. L'embase traverse la coque, donc son étanchéité est une étanchéité de carène, pas une étanchéité d'accessoire. Un joint fatigué ne se traduit pas par une perte de rendement mais par une voie d'eau, ce qui place ce contrôle au premier rang des priorités.

L'étanchéité d'une embase traversante

Trois barrières se succèdent entre la mer et l'intérieur du bateau. La première est le joint qui assure la liaison entre l'embase et le puits de coque, la deuxième est le soufflet qui reprend les mouvements du groupe propulseur, la troisième est l'étanchéité interne de l'embase autour de l'arbre de sortie. Chacune vieillit à son rythme, et aucune ne se contrôle sans sortir le bateau de l'eau.

Le vocabulaire a son importance ici, parce qu'il conditionne la commande de pièces. Un joint de coque, un soufflet, une bague d'étanchéité et un jeu de visserie ne portent pas la même référence constructeur et ne se remplacent pas dans les mêmes conditions. Confondre deux de ces éléments au moment d'une commande fait perdre un passage au carénage.

Le contrôle visuel reste la base, mais il demande de l'accès et de la lumière. On regarde l'état de surface du soufflet, la présence de craquelures, de déformations ou de traces de suintement, ainsi que la propreté de la zone autour du puits. Une trace sèche et blanche de sel à l'intérieur du bateau, sous le plancher moteur, mérite une attention immédiate.

Les signes qui se lisent à flot

À flot, l'observation est limitée mais pas nulle. On surveille la cale sous le moteur, la salinité d'une eau résiduelle, la stabilité du niveau d'huile de l'embase, ainsi que l'apparition d'un bruit nouveau en marche avant ou arrière. Aucun de ces indices ne remplace un contrôle au sec, mais chacun justifie d'avancer la prochaine sortie d'eau.

Ce qui ne se voit qu'une fois au sec

Une fois le bateau sur ber, l'embase devient entièrement accessible et le diagnostic change de nature. On apprécie l'état réel du soufflet en le manipulant, on mesure l'usure des anodes, on inspecte la peinture de protection de l'embase et l'état de l'hélice. C'est aussi le seul moment où le remplacement d'un joint de coque peut être envisagé, puisqu'il suppose la dépose de l'embase.

Joint de coque et soufflet : vieillissement et surveillance

Le soufflet d'un Sail Drive travaille en permanence, même à l'arrêt. Il subit l'eau de mer, les hydrocarbures de cale, les vibrations du groupe propulseur et les cycles de température du compartiment moteur. Ce cumul de contraintes explique que le constructeur traite cette pièce comme un consommable à durée de vie limitée, et non comme un élément de structure.

La durée de vie annoncée par le constructeur figure dans la documentation de l'embase, et c'est elle qui fait foi. Elle dépend du modèle, du millésime et des conditions d'usage, ce qui interdit toute règle générique applicable à une gamme entière. Un bateau qui reste à l'eau toute l'année dans un port exposé ne vieillit pas comme un bateau sorti chaque hiver.

Le remplacement d'un soufflet ou d'un joint de coque n'est pas une opération de bord. Il touche à l'étanchéité de la coque, il demande un levage, un outillage spécifique et un couple de serrage conforme, et une erreur se paie en mer. Cette intervention se confie à un mécanicien ou à un chantier, et les kits de réparation du catalogue permettent de préparer la commande des pièces d'usure en amont.

Préparer la dépose plutôt que la subir

Anticiper transforme une immobilisation longue en passage planifié. Relever le modèle exact de l'embase, le numéro de série du moteur et l'historique connu permet au chantier de commander les pièces avant le levage. Ce travail de relevé se fait tranquillement à quai, bien avant la date du carénage.

Anodes d'embase et corrosion en Méditerranée

Une embase immergée en eau salée est un assemblage de métaux différents en contact avec un électrolyte. Cette configuration crée des couples électrochimiques qui attaquent le métal le moins noble, et c'est précisément le rôle d'une anode sacrificielle que de se consommer à la place de l'embase. L'anode n'est donc pas un accessoire mais une pièce d'usure programmée.

Le suivi d'une anode ne se résume pas à constater qu'elle est encore là. On regarde sa forme, son taux de consommation, la régularité de son usure et la qualité de son contact électrique avec l'embase. Une anode encore épaisse mais isolée par de la peinture ou par un dépôt ne protège plus rien.

Les anodes et les joints référencés chez Craft Marine Distribution couvrent les familles de l'embase et du circuit de refroidissement, mais la sélection se fait toujours sur la référence constructeur et le numéro de série du moteur. Une anode de forme voisine n'est pas une anode équivalente, et son montage sur un plan de joint qui n'est pas le sien crée une fuite au lieu de prévenir une corrosion. En cas de doute, nous contacter avec le numéro de série du moteur reste la voie la plus sûre.

Pourquoi la Méditerranée ne pardonne pas l'approximation

La température de l'eau et la salinité accélèrent les réactions de corrosion, et les pontons équipés attirent des courants vagabonds qui aggravent le phénomène. Un bateau qui passe l'essentiel de l'année à quai à L'Estaque, à la Pointe Rouge ou à Bandol subit une sollicitation continue, là où un bateau sorti l'hiver bénéficie d'une pause. Le suivi des anodes se cale donc sur la réalité du mouillage, pas sur une règle importée d'ailleurs.

L'huile de l'embase et son circuit de lubrification

Le train d'engrenages d'un Sail Drive baigne dans une huile qui lui est propre, distincte de l'huile du moteur. Cette huile lubrifie, évacue la chaleur et transporte les particules d'usure vers le bas du carter, où elles se déposent. Son état est donc un indicateur direct de la santé interne de l'embase.

Deux anomalies se repèrent facilement à la vidange. Une huile laiteuse ou émulsionnée signale une entrée d'eau, donc une étanchéité interne en défaut, et une huile chargée de paillettes métalliques signale une usure mécanique anormale. Dans les deux cas, l'embase part en diagnostic chez un professionnel avant toute reprise de navigation.

La périodicité de vidange et la nature exacte du lubrifiant sont données par la documentation du constructeur, et elles ne s'extrapolent pas d'un modèle à l'autre. Ce point mérite d'être rappelé, parce qu'une huile inadaptée peut dégrader des engrenages en très peu de temps. La bonne pratique consiste à relever la préconisation une fois, à l'écrire dans le carnet et à ne plus la chercher ensuite.

Le carnet d'entretien, mémoire de l'embase

Un carnet sert surtout à celui qui reprend le bateau, propriétaire suivant ou mécanicien de passage. Y consigner la date, les heures moteur, la nature de l'intervention et les références posées suffit à rendre l'historique exploitable. Cette discipline simple évite de redémonter pour savoir ce qui a déjà été fait.

Les contrôles au carénage, du Vieux-Port à Bonifacio

Le passage au sec est le rendez-vous annuel où l'embase se laisse enfin examiner. L'ordre des opérations compte, parce qu'un nettoyage trop rapide efface les indices utiles au diagnostic. On photographie l'état trouvé avant tout nettoyage, puis on décape, puis on contrôle.

La liste de contrôle reste la même de Port-Saint-Louis-du-Rhône à Toulon comme en Corse, seules les conditions logistiques changent. Sur un chantier de Martigues, de La Ciotat ou de Sanary-sur-Mer, la proximité des approvisionnements limite les conséquences d'un oubli. À Bonifacio, à Calvi ou à Macinaggio, le même oubli pèse beaucoup plus lourd sur le planning, ce qui justifie de préparer la liste des consommables avant le levage.

Un parc insulaire impose en outre de raisonner par campagnes. Regrouper le contrôle de l'embase, le remplacement des anodes, la vidange et l'inspection de l'hélice sur un même passage évite de multiplier les sorties d'eau. Les professionnels qui gèrent une flotte de location à Ajaccio ou à Porto-Vecchio travaillent déjà de cette manière.

Trois erreurs fréquentes au carénage

La première consiste à repeindre l'embase et ses anodes d'un même geste, ce qui isole électriquement la protection. La deuxième est de remonter un soufflet sans vérifier l'état du plan de joint ni le couple de serrage, par économie de temps. La troisième est de ne rien écrire, si bien que le prochain intervenant recommence le diagnostic depuis le début.

Identifier la bonne référence sans se tromper

Une commande de pièce d'embase part toujours de deux informations physiques. La plaque du moteur donne le modèle et le numéro de série, et l'embase porte sa propre identification, qu'il faut relever au même moment. Ces deux données ensemble permettent de remonter à la nomenclature exacte, là où un nom de modèle seul laisse place à plusieurs variantes.

La prudence est de règle sur la compatibilité, et ce n'est pas une formule de style. Un même modèle d'embase a connu des évolutions de nomenclature selon les séries, et deux pièces visuellement proches peuvent différer sur une cote ou un matériau. La compatibilité se vérifie sur la référence constructeur et sur le numéro de série du moteur, jamais sur une ressemblance.

Les références et les disponibilités sont consultables sur la boutique en ligne, et une demande de devis permet de cadrer précisément le besoin lorsque la nomenclature laisse un doute. Pour les chantiers et les mécaniciens qui commandent régulièrement, l'échange se fait plus vite en transmettant d'emblée le relevé complet. Nous contacter avec le numéro de série du moteur reste la meilleure entrée en matière.

Ce qui se fait à bord et ce qui revient au chantier

La frontière est nette sur une embase traversante, et elle n'est pas une question de compétence mais de conséquence. Un contrôle visuel, un relevé de références, une photographie d'état et la tenue du carnet relèvent du propriétaire. Tout ce qui ouvre l'étanchéité de la coque, touche à la ligne de transmission ou demande un levage relève du chantier.

Cette répartition n'enlève rien au propriétaire, elle lui donne au contraire le bon rôle. Celui qui connaît son bateau, qui sait depuis combien d'heures l'huile est en place et qui a photographié le soufflet l'an passé apporte au mécanicien une information que personne d'autre ne détient. Le chantier gagne du temps, et le diagnostic porte sur des faits plutôt que sur des suppositions.

Un dernier principe mérite d'être posé clairement, parce qu'il concerne la sécurité. Aucune astuce de dépannage improvisé n'a sa place sur un organe qui traverse la coque, et une embase suspecte ne se remet pas à l'eau pour voir. Le doute se lève au sec, avec un professionnel, et avec des pièces identifiées sur référence.

Tableau récapitulatif des points de contrôle

Point de contrôle	Moment du contrôle	Signe d'alerte
Soufflet d'embase	Au sec, à chaque carénage	Craquelures, déformation, suintement
Joint de coque	Au sec, selon la documentation	Trace de sel sous le plancher
Anodes d'embase	Au sec, à chaque carénage	Usure forte ou contact isolé
Huile de l'embase	À la vidange préconisée	Aspect laiteux ou paillettes
Niveau d'huile de l'embase	À flot, contrôle régulier	Baisse inexpliquée du niveau
Hélice et arbre de sortie	Au sec, à chaque carénage	Jeu, choc, concrétions
Peinture de protection	Au sec, après décapage	Cloquage, mise à nu du métal
Cale sous le moteur	À flot, avant chaque sortie	Eau salée résiduelle

Retour d'expérience

Un cas revient souvent, et il résume bien l'enjeu. Un propriétaire de voilier basé dans la région achète un bateau d'occasion sans historique d'embase, navigue une saison complète sans incident, puis découvre au premier carénage un soufflet craquelé et des anodes presque entièrement consommées. Rien ne s'était manifesté à flot, et c'est exactement ce qui rend le contrôle au sec non négociable.

La suite est toujours la même lorsque le relevé a été fait correctement. Le modèle d'embase et le numéro de série du moteur ont permis d'identifier les références, le chantier a programmé la dépose sur le passage au sec déjà prévu, et le carnet a été ouvert à cette occasion. Le propriétaire sait désormais ce qui a été posé, et le prochain contrôle n'aura pas à partir de zéro.

Questions fréquentes

Un Sail Drive demande-t-il plus d'entretien qu'une ligne d'arbre ?

Ni plus ni moins, mais autrement. Une ligne d'arbre concentre la surveillance sur le presse-étoupe et l'alignement, tandis qu'un Sail Drive la concentre sur le soufflet, le joint de coque et les anodes. Le volume de travail est comparable, mais la nature des points de contrôle change.

À quelle fréquence remplacer le soufflet du SD60 ?

La réponse figure dans la documentation du constructeur pour le modèle et le millésime concernés, et elle ne se généralise pas. Aucun intervalle n'est donné ici volontairement, parce qu'un chiffre faux sur un organe d'étanchéité est une faute. Le relevé du modèle et du numéro de série permet de retrouver la préconisation applicable.

Craft Marine Distribution est-il le constructeur des embases Yanmar ?

Non. Craft Marine Distribution est distributeur officiel Yanmar, installé à Marseille, et distribue les moteurs, les embases et les pièces de la marque. La conception et la fabrication relèvent du constructeur, dont la documentation technique reste la référence.

Peut-on remplacer les anodes soi-même ?

Le remplacement d'une anode accessible au sec est une opération courante, à condition de respecter le plan de joint et la qualité du contact électrique. En revanche, tout ce qui suppose d'ouvrir l'étanchéité de l'embase ou de la déposer se confie à un mécanicien ou à un chantier. La règle reste la même, une anode mal posée protège moins bien qu'une anode usée.

Comment savoir quelle pièce convient à mon embase ?

Par la référence constructeur et le numéro de série du moteur, jamais par la ressemblance d'une pièce. Deux éléments de même forme peuvent appartenir à des séries différentes et ne pas se monter de la même façon. Le relevé complet transmis en amont évite un aller-retour inutile.

Faut-il contrôler l'embase d'un bateau qui navigue peu ?

Oui, et c'est un point régulièrement sous-estimé. Le soufflet et les anodes vieillissent à l'arrêt, sous l'effet de l'eau de mer, de la température et des courants de ponton. Un bateau peu utilisé mais toujours à l'eau peut présenter une usure plus marquée qu'un bateau sorti chaque hiver.

Préparer le prochain carénage

Pour préparer un carénage, identifier une référence d'anode ou de joint, ou cadrer le suivi d'une embase, l'équipe de Craft Marine Distribution répond depuis Marseille aux plaisanciers comme aux professionnels, de Port-Saint-Louis-du-Rhône à Toulon et en Corse. Le plus simple est de nous contacter avec le modèle du moteur et son numéro de série. Les références et les disponibilités sont consultables sur la boutique en ligne.
